Infraštruktúra optického internetu. Základy jej fungovania

Čo znamenajú skratky GPON a FTTH?

Skratka GPON znamená Gigabitová pasívna optická sieť (Gigabit Passive Optical Network). Ide o modernú a vysoko efektívnu technológiu optického pripojenia k internetu, ktorá umožňuje prenos dát extrémnou rýchlosťou až niekoľkých gigabitov za sekundu (Gb/s) priamo do domácnosti alebo firmy (topológia FTTH – Fiber to the Home).

Hlavným znakom slova „pasívna“ je, že sieť využíva na trase medzi operátorom a koncovým zákazníkom pasívne optické splitre (rozbočovače). Tieto rozbočovače nevyžadujú žiadne elektrické napájanie, čo výrazne zvyšuje spoľahlivosť siete, znižuje náklady na prevádzku a minimalizuje riziko porúch.

Hlavné parametre a vlastnosti GPON

• Vysoké rýchlosti: Technológia štandardne podporuje prenosové rýchlosti až 2,5 Gb/s pre sťahovanie dát (downstream) a 1,25 Gb/s pre odosielanie dát (upstream).

• Efektívne zdieľanie kapacity: Jedno hlavné optické vlákno z centrály sa pomocou splitra dokáže rozdeliť pre 16 až 128 koncových užívateľov.

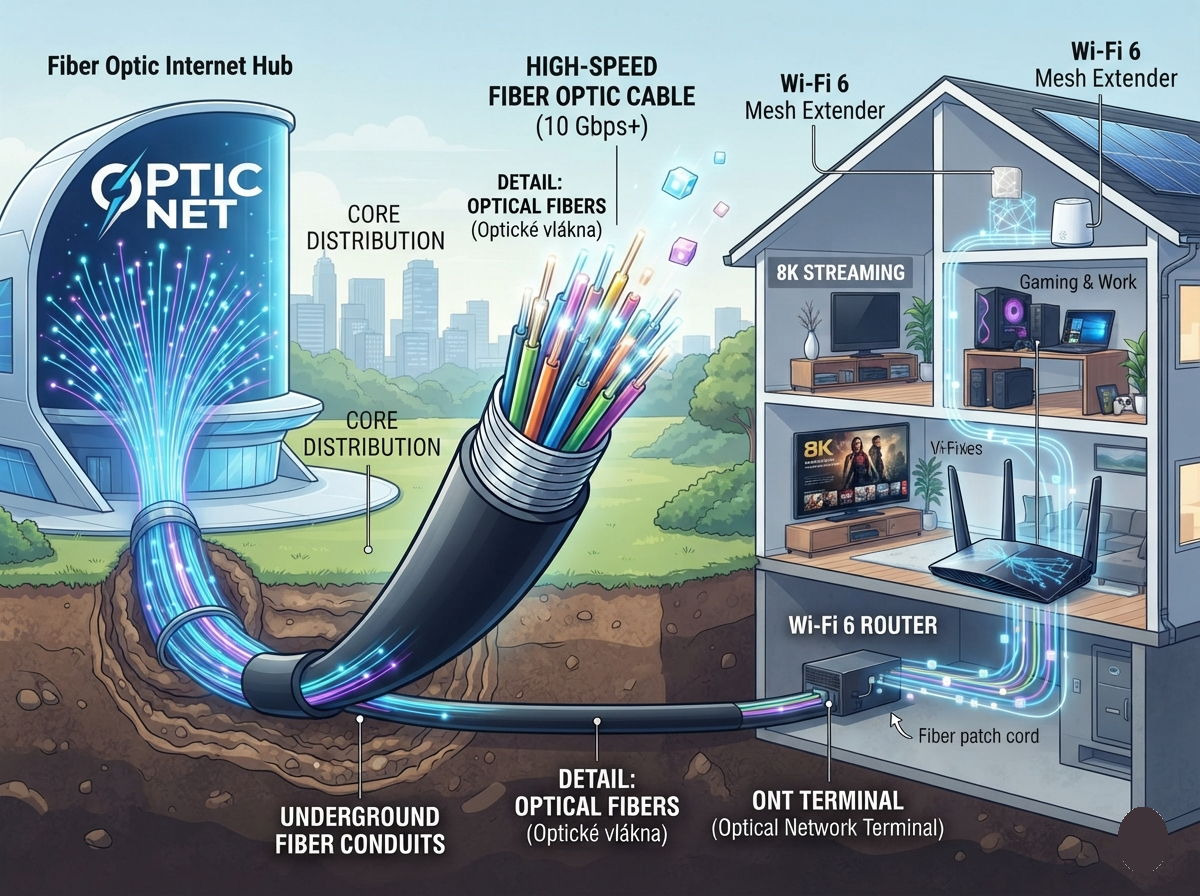

Ako funguje GPON v praxi

Sieť sa skladá z troch základných prvkov:

1. OLT (Optical Line Terminal): Hlavné riadiace zariadenie umiestnené v centrále internetového operátora.

2. Optický spliter: Pasívny optický sklenený hranol/rozbočovač, ktorý rozdelí jeden svetelný lúč z OLT do viacerých samostatných vlákien pre jednotlivých zákazníkov.

3. ONT (Optical Network Terminal): Koncové zariadenie (často nazývané optický modem) priamo v domácnosti užívateľa, ktoré premieňa svetelný signál z optiky na klasický internetový signál pre Wi-Fi router alebo počítač.

Význam skratky XGS-PON

Skratka XGS-PON znamená 10-Gigabit Symmetrical Passive Optical Network (10-gigabitová symetrická pasívna optická sieť).

• Písmeno X predstavuje rímsku číslicu 10 (odkazuje na rýchlosť 10 Gb/s).

• Písmeno G znamená Gigabit.

• Písmeno S je kľúčové a znamená Symmetrical (symetrická).

XGS-PON je novšia (v poradí už 3.) generácia optických sietí. Zatiaľ čo klasický GPON bol štandardizovaný pre prechod na gigabitový internet, XGS-PON posúva limity infraštruktúry do éry viacgigabitového pripojenia.

Hlavné rozdiely sú zhrnuté v nasledujúcej tabuľke:

Veľkou výhodou pre operátorov je spätná kompatibilita. XGS-PON využíva iné vlnové dĺžky svetla ako GPON, takže obe technológie môžu fungovať súčasne na tom istom optickom kábli. Operátor tak nemusí kopať nové rozvody, stačí mu vymeniť aktívne prvky v ústredni a u zákazníka.

Download a upload rovnakú rýchlosť

Technologicky je XGS-PON navrhnutý ako plne symetrický, čo znamená, že zvládne prenášať 10 Gb/s smerom k užívateľovi aj smerom od neho.

Poznámka: To, že technológia umožňuje 10 Gb/s symetricky, neznamená, že vám operátor okamžite predá plných 10 Gb/s. Operátori kapacitu linky delia medzi viacerých ľudí (tzv. agregácia) a v ponukách majú zvyčajne odstupňované balíky (napr. 2,5 Gb/s download / 1 Gb/s upload). Výrazne to však posúva doterajšie limity nahrávania dát.

Zdieľanie jedného vlákna s viacero domácnosťami je bežná norma

Je to absolútne bežné a v sieťach typu PON (GPON, XGS-PON) je to základné pravidlo. Celá táto technológia je postavená na tom, že z centrály operátora ide jedno hlavné hrubé optické vlákno, ktoré sa v pouličnom rozvádzači alebo v bytovom dome cez pasívny spliter (rozbočovač) rozdelí na 16, 32, 64 až 128 samostatných tenkých vlákien. Tie potom idú priamo do jednotlivých bytov.

Z hľadiska fyziky a infraštruktúry tak celá vaša ulica alebo vchod zdieľa jednu spoločnú kapacitu a jedno optické vedenie smerom k operátorovi.

Dostanú sa vaše dáta svetlom aj ku susedovi a môže „špicľovať“ dáta určené vám?

Technicky vzaté áno, svetlo nesúce vaše dáta prechádza aj do susedovho modemu, ale sused vás „špicľovať“ nemôže.

• Smer k vám (Downstream): Keď vám operátor posiela dáta (napr. film z Netflixu), spliter toto svetlo skopíruje a rozpošle ho fyzicky do všetkých bytov na danej vetve. Susedov optický modem (ONT) teda toto svetlo reálne vidí.

• Prečo vás neprečíta? Susedov modem tieto dáta okamžite zahodí. Každý balík dát má v hlavičke jasný identifikátor, pre ktoré zariadenie je určený. Ak by sa sused pokúsil svoj modem hacknúť alebo by si na optický kábel namontoval špeciálny nelegálny prijímač („odposluch“), narazí na šifrovanie.

• Smer od vás (Upstream): Keď dáta posielate vy (upload), svetlo putuje vďaka fyzikálnym vlastnostiam rozbočovača iba nahor smerom k operátorovi. K susedovi do bytu sa toto svetlo fyzicky vôbec nedostane. Sused by teda nemal ako zachytiť váš upload, ani keby mal upravené zariadenie.

Je na optickej sieti bežne na Slovensku druhá vrstva šifrovania (okrem HTTPS end-to-end šifrovania)

Je to štandard a povinná súčasť technológie. Na to, aby sa zabránilo vyššie spomenutému zneužitiu v smere k zákazníkovi (downstream), štandard GPON povinne využíva hardvérové šifrovanie AES-128. Novší XGS-PON dokonca používa AES-128 alebo AES-256 v oboch smeroch (downstream aj upstream).

Funguje to tak, že keď sa váš domáci optický modem zapne, bezpečne si vymení unikátne šifrovacie kľúče s centrálou operátora. Operátor následne balíčky dát určené pre vás zašifruje vaším kľúčom. Susedov modem ich síce fyzicky zachytí, ale bez vášho kľúča uvidí iba nečitateľný digitálny šum. Slovenskí operátori (ako Telekom, Orange, Antik atď.) toto šifrovanie na linkovej vrstve (Layer 2) automaticky aplikujú.

Prepojenie a koncovky ONT optického konvertora v domácnosti

Do ONT konvertora najčastejšie vstupuje optický kábel typu Singlemode (jednovidový).

Typ optického konektora (Vstup do ONT)

Do domáceho ONT konvertora takmer vždy zapája konektor typu SC s brúsením APC (označovaný ako SC/APC). … SC znamená Subscriber Connector (Účastnícky konektor).

• Vzhľad: Tento konektor má typickú jasne zelenú farbu plastového tela. Zelená farba je celosvetový štandard, ktorý signalizuje šikmé brúsenie vlákna pod uhlom 8 stupňov (Angled Physical Contact).

• Prečo práve tento? Šikmé brúsenie minimalizuje spätné odrazy svetla (laseru) do siete, čo je pre správne fungovanie technológií ako GPON alebo XGS-PON kľúčové.

Z ONT vychádza bežný LAN kábel cez bežný LAN konektor, ktorý sa môže napojiť na Wifi router

Z ONT konvertora vystupuje bežný LAN konektor (RJ-45).

Na zadnej alebo spodnej strane ONT sa nachádza klasický ethernetový port (často označený ako LAN, GE, 2.5GE alebo 10G v závislosti od rýchlosti).

• Do tohto portu zapojíte štandardný sieťový LAN kábel (krútená dvojlinka).

• Druhý koniec tohto kábla zapojíte do WAN portu na vašom Wi-Fi routri. Wi-Fi router následne spracuje internetové pripojenie a rozšíri ho po domácnosti bezdrôtovo alebo cez ďalšie LAN káble do počítača či televízora.

Zaujímavosť: Optické sklené vlákno má dve základné sklárske vrstvy

Optické vlákno má dve základné sklárske vrstvy, aby bolo svetlo udržiavané ho uzamknuté vnútri core (jadra), aby nesmerovalo vo do strán, aby ním prebehlo celú trasu až k vášmu routeru.

Štruktúra a fungovanie vlákna

Svetlo sa vo vlákne šíri vďaka fyzikálnemu javu zvanému úplný (totálny) odraz svetla. Aby tento jav nastal, musí mať každá vrstva iný index lomu (hustotu skla):

• Vnútorná vrstva – Jadro (Core): Má vyšší index lomu. Svetlo putuje touto vrstvou.

• Vonkajšia vrstva – Plášť (Cladding): Má nižší index lomu. Funguje ako dokonalé zrkadlo. Keď svetlo narazí na hranicu medzi jadrom a plášťom, neodrazí sa von do strán, ale sa odrazí späť do vnútra jadra. Vďaka tomu môže svetelný lúč prechádzať aj cez zakrivené káble bez toho, aby unikol.

Nad týmito dvoma sklárskymi vrstvami sú už len plastové ochranné vrstvy (primárna ochrana a vonkajší plastový plášť kábla), ktoré chránia sklo pred zlomením a vlhkosťou.

Aký je priemer vnútornej a vonkajšej vrstvy

Pre bežný domáci internet (FTTH – Fiber to the Home) sa používa takzvané jednovidové (singlemode) optické vlákno. Jeho rozmery sú mikroskopické:

Celé sklenené vlákno (jadro + plášť) je teda tenké ako jeden vlas. S primárnou plastovou ochranou (tzv. buffer) máva priemer okolo 250 µm.

Existujú aj Wifi routre s podporou SFP slotu

Domáce Wi-Fi routery s SFP slotom existujú a rovnako existujú aj samostatné sieťové karty s týmto slotom pre stolné počítače.

Čo je to SFP slot a kde sa používa

SFP (Small Form-factor Pluggable) slot je univerzálna prázdna šachta na sieťovom zariadení. Sám o sebe nedokáže prenášať dáta – funguje ako stavebnica. Vložíte doň takzvaný SFP modul (transceiver). Ak chcete pripojiť optický kábel, kúpite si optický modul; ak metalický kábel, kúpite si modul s klasickým sieťovým konektorom (RJ45).

• Na serveroch a switchoch vo firemných sieťach je SFP slot absolútnym štandardom pre prenos obrovského množstva dát.

• Na domácich Wi-Fi routeroch sa nachádza čoraz častejšie. Nájdete ho najmä na zariadeniach pre technologických nadšencov (napríklad značka MikroTik, ale aj prémiové modely Asus či TP-Link).

Domáci router s SFP slotom je možné na napojiť domáci internet

Je to možné, ale vyžaduje to technickú kompatibilitu. Optický kábel od vášho poskytovateľa internetu (napr. Telekom, Orange atď.) nemôžete zapojiť do akéhokoľvek náhodného SFP modulu.

Väčšina slovenských optických sietí pre domácnosti využíva technológiu GPON. Aby vám internet fungoval priamo v routeri, musíte si zaobstarať špeciálny GPON SFP modul a váš poskytovateľ internetu ho musí vo svojej sieti autorizovať (povoliť jeho hardvérovú adresu). Výhodou tohto riešenia je, že doma nemusíte mať dve krabičky (optický prevodník od operátora + váš router), ale iba jednu.

Wi-Fi routre s priamym SC/APC konektorom

Takéto zariadenia existujú a bežne sa označujú ako integrované brány (Integrated ONT Gateways).

• Operátori na Slovensku ich často dávajú zákazníkom ako jedno univerzálne zariadenie (tzv. „všetko v jednom“). Príkladom sú optické smerovače od značiek Huawei, ZTE či Sagemcom.

SFP modul má v sebe laser a nahrádza ONT konvertor

SFP modul označený ako GPON/XGS-PON ONU Stick plnohodnotne nahrádza externú krabičku (ONT konvertor) od operátora.

Laserová dióda: modul v sebe bezpodmienečne má laserovú diódu (a optický prijímač). Keďže ide o pasívnu sieť typu PON, modul musí vysielať svetelný signál na presne definovanej vlnovej dĺžke (zvyčajne 1310 nm pre odosielanie dát), pričom musí precízne časovať svoje záblesky, aby „nekričal“ do vlákna v rovnakom čase ako váš sused.

Existujú aj SFP moduly na ktoré je možné napojiť a odpojiť SC/APC konektor

Priamo do týchto špecifických SFP modulov môžete kedykoľvek napojiť a znova odpojiť optický kábel zakončený zeleným SC/APC konektorom.

Porovnanie Wifi routrov: Wifi router s SFP slotom vs Wifi router so SC konektorom

Porovnanie cien. Wifi router s SFP slotom vs Wifi router so SC konektorom

 Vo všeobecnosti platí, že riešenie s priamym SC konektorom je výrazne lacnejšie.

• Wi-Fi router s priamym SC portom (All-in-One GPON ONT) - cena cca 50 € – 90 €
  Wi-Fi router s SFP/SFP+ slotom (Modulárne riešenie) - cena 120 € – 350 € plus + musíte dokúpiť samostatný GPON SFP modul 30 € – 80 €

Ktorý typ je na trhu zastúpený viac?

Závisí od toho, kde sa pozeráme:

• V reálnom svete a domácnostiach: Jednoznačne dominuje SC konektor (95 %+)
  Takmer každý router, ktorý vám domov namontuje Slovak Telekom, Orange, 4ka/SWAN či lokálny optický operátor, je zariadenie s integrovaným zeleným SC/APC konektorom. Pre operátorov je to najlacnejšia a najľahšie spravovateľná voľba.

• V bežných e-shopoch (Alza, Datart a pod.):
  Na pultoch bežných obchodov nájdete paradoxne viac routerov s SFP slotom ako s priamym SC konektorom. Dôvod je ten, že výrobcovia vedia, že bežný zákazník si SC optický router sám nekúpi, pretože by mu ho operátor nemusel povoliť na svojej sieti (kvôli whitelistom sériových čísel). SFP routery si kupujú sieťari a firmy do vlastných sietí.

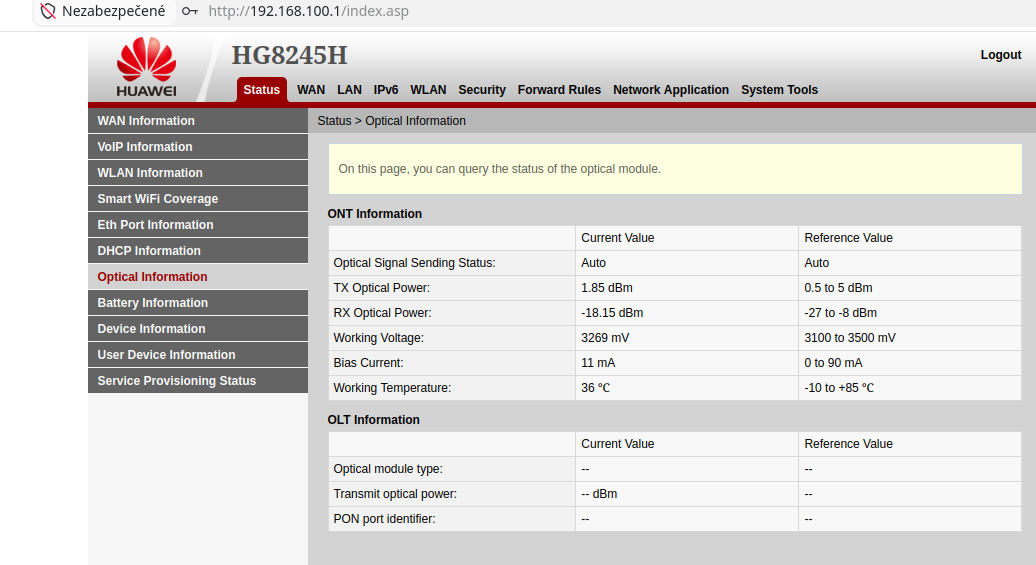

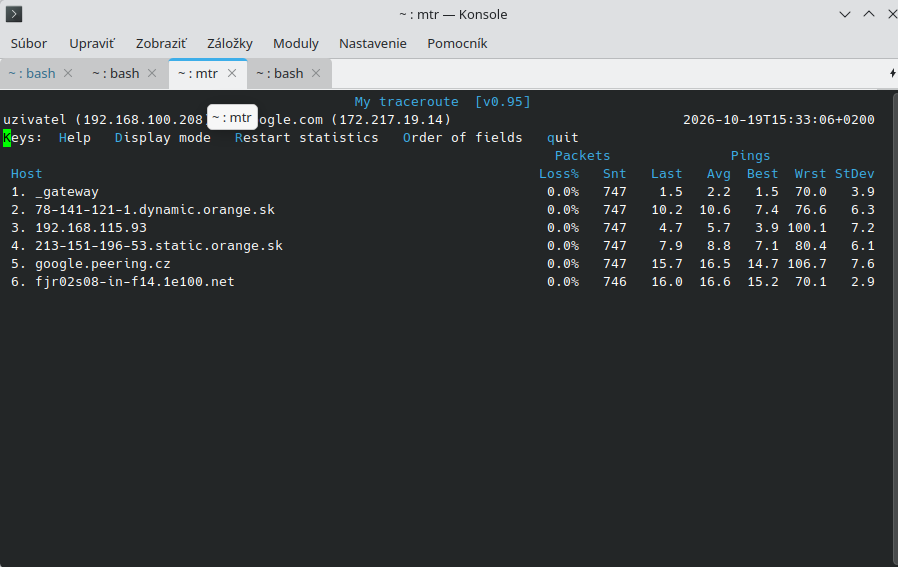

Oba typy podporujú identickú úroveň optickej diagnostiky pre technickú podporu

• Pri SC routeri: Hodnoty vyčíta priamo firmvér routera. Navyše ich operátor vidí na diaľku zo svojej centrály cez riadiaci protokol OMCI / TR-069 bez toho, aby ste museli router otvárať.
• Pri SFP routeri: Diagnostiku vykonáva samotný SFP modul cez priemyselný štandard DDM / DOM (Digital Diagnostic Monitoring) a odovzdáva ju operačnému systému routera (napr. v systéme RouterOS na MikroTiku alebo cez ethtool -m v OpenWrt/Linuxe).

Čo konkrétne sa dá cez oba typy diagnostikovať

Tieto dáta operátorovi okamžite prezradia, čo sa s linkou deje:

1. Prijímaný výkon svetla (Rx Optical Power v dBm):
   • Kľúčový údaj pre podporu. Hovorí, koľko svetla z ústredne dorazilo k vám.
   • Normál: -14 dBm až -24 dBm.
   • Diagnóza poruchy: Ak podpora vidí -29 dBm, vie, že na trase je zalomené vlákno alebo znečistený konektor. Ak vidí -40 dBm alebo LOS (Loss of Signal), kábel v dedine je pretrhnutý (napr. bager, spadnutý konár).
2. Vysielaný výkon lasera (Tx Optical Power v dBm):
   • Sila svetla, ktorú váš router posiela späť na ústredňu (typicky +2 až +3 dBm). Podpora vidí, či laser vo vašom zariadení vôbec funguje a nevypálil sa.
3. Pracovný prúd lasera (Laser Bias Current v mA):
   • Ako laserová dióda starne, potrebuje viac prúdu na vyžiarenie rovnakého svetla. Podpora z toho vie vyčítať: „Tento konvertor má 7 rokov a čoskoro zlyhá, treba ho preventívne vymeniť.“
4. Stav registrácie na ústredni (PON State):
   • O1 až O2: Svetlo vôbec nejde alebo nie je synchronizované.
   • O3: Svetlo ide, ale nesedí GPON sériové číslo či heslo (chyba v autorizácii u operátora).
   • O5 (Operation): Všetko je v poriadku, linka je plne priechodná.
5. Chybovosť prenosu (BIP / FEC Error Counters):
   • Počítadlo poškodených bitov na svetelnej trase. Ak toto číslo rastie každú sekundu, technik na podpore vie, že optická trasa je zašpinená alebo trpí parazitnými odrazmi.
6. Teplota a napájacie napätie modulu:
   • Overenie, či sa optický čip neprehrieva (veľmi časté pri SFP moduloch v zle vetraných rozvádzačoch).

Ako prechádza svetlo cez SC konektor: dotyk dvoch optických vláken

Dve optické vlákna sa vnútri konektora doslova a priamo fyzicky dotýkajú (sklo na sklo).

Neexistuje tam žiadna šošovka, žiadny vzduch ani špeciálny gél. Celá táto technológia je postavená na princípe nazývanom Physical Contact (Fyzický kontakt).

Ako je zabezpečené, aby sa 9-mikrometrové jadrá presne trafili a dotkli?

Zasiahnuť jadro s hrúbkou 9 µm (čo je 10-krát menej ako hrúbka vlasu) z dvoch protiľahlých káblov vyžaduje extrémnu mechanickú presnosť:

1. Keramická ferula (Ferrule):
   To biele, čo vidíte trčať z každého SC konektora, je valček z ultra-tvrdej zirkónovej keramiky s priemerom 2,5 mm. V jeho presnom strede je mikroskopická dierka, v ktorej je optické sklo vlepené a následne zbrúsené do zrkadlového lesku.
2. Vodiaca trubička v spojke (Split Sleeve):
   Vnútri optickej zásuvky na stene je narezaná keramická trubička. Keď do nej z oboch strán zasuniete SC konektory, trubička obe keramické feruly objíme a zarovná ich jadrá s presnosťou na desatiny mikrometra.
3. Pružinový prítlak (Spring-loaded):
   Vnútri plastového tela každého SC konektora je malá oceľová pružina. Keď konektor zacvaknete, pružiny zatlačia obe keramické špičky proti sebe silou približne 5 až 10 Newtonov.
4. Kupolovitý tvar (Dome shape):
   Čelo konektora nie je úplne ploché – je vybrúsené do veľmi jemného vypuklého oblúka (kupolky). Vďaka tomu sa pri stlačení stretnú ako prvé práve sklenené jadrá v strede. Pod tlakom pružiny sa sklo mikroskopicky pružne deformuje, čím vytlačí preč akékoľvek zvyšky vzduchu.

Význam stratiek na konektoroch. (Modrý vs. Zelený)

Každý typ konektora má priamo v názve skratku PC = Physical Contact (Fyzický kontakt):

• SC/UPC (Modrý konektor – Ultra Physical Contact):
  Čelá oboch vlákien sa dotýkajú kolmo (rovno). Používa sa napr. pri bežnom Ethernete a v dátových centrách.
• SC/APC (Zelený konektor – Angled Physical Contact):
  Používa sa na domácom optickom internete (GPON). Vlákna sa stále fyzicky priamo dotýkajú, ale ich čelo je zbrúsené pod uhlom 8 stupňov.
  Dôvod: Ak by sa na spoji predsa len zlomok percenta svetla odrazil, vďaka 8° uhlu sa neodrazí späť do vlákna k laseru, ale vyžiari sa do neškodného plášťa.

Prečo je prach na optike smrteľný nepriateľ

Keďže sa dve sklenené plôšky fyzicky dotýkajú pod tlakom pružiny, bežné zrnko prachu (ktoré má veľkosť 10 až 50 µm):

• Je väčšie ako celé svetelné jadro (9 µm).
• Ak sa dostane medzi konektory, zabráni vláknam dotknúť sa, vytvorí vzduchovú medzeru a pod tlakom pružiny sa zrnko prachu natlačí do skla a natrvalo ho poškriabe.

Preto majú všetky optické konektory a zásuvky plastové ochranné krytky a technici ich pred zapojením čistia špeciálnymi bezprašnými páskami.
